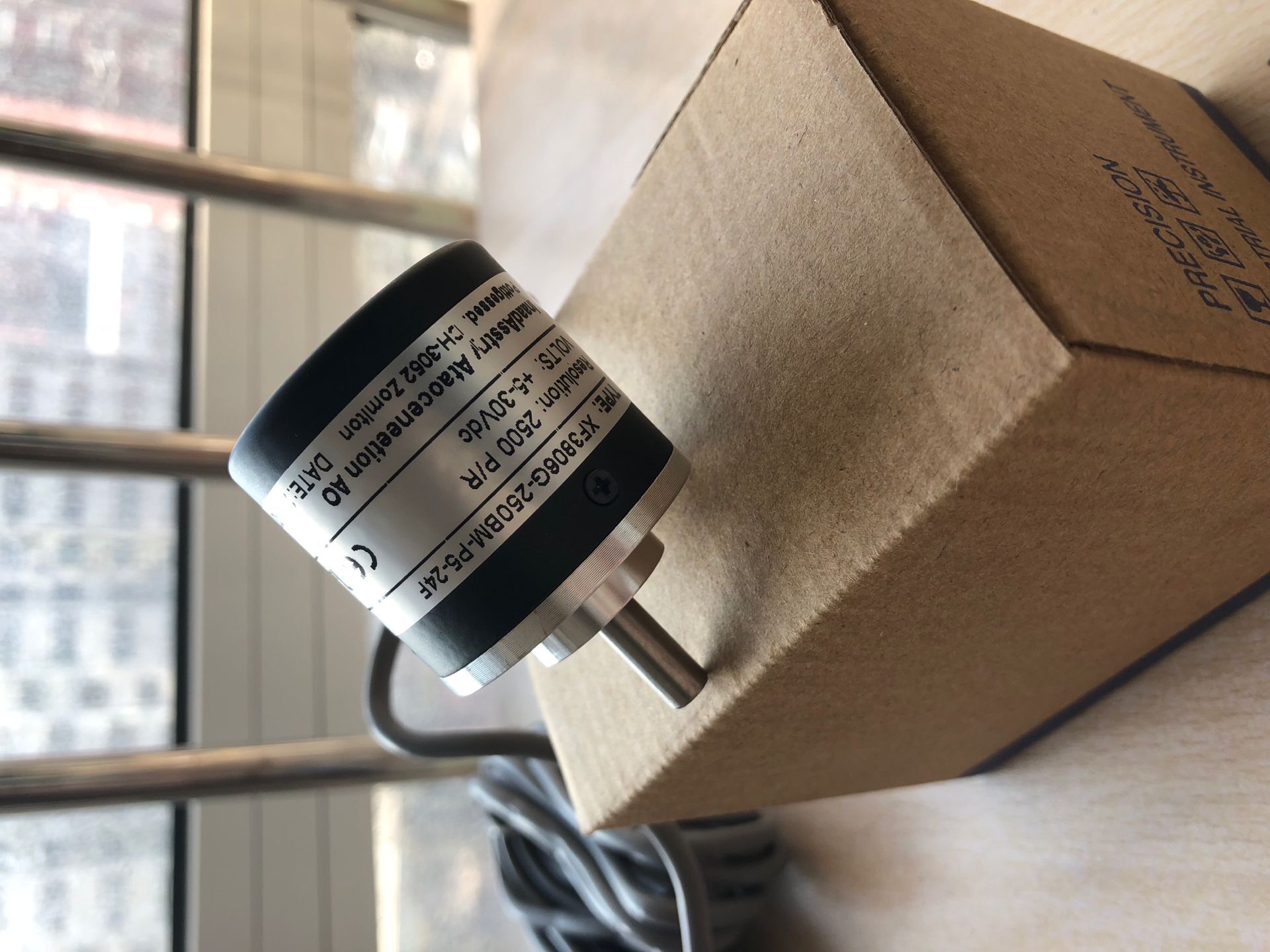

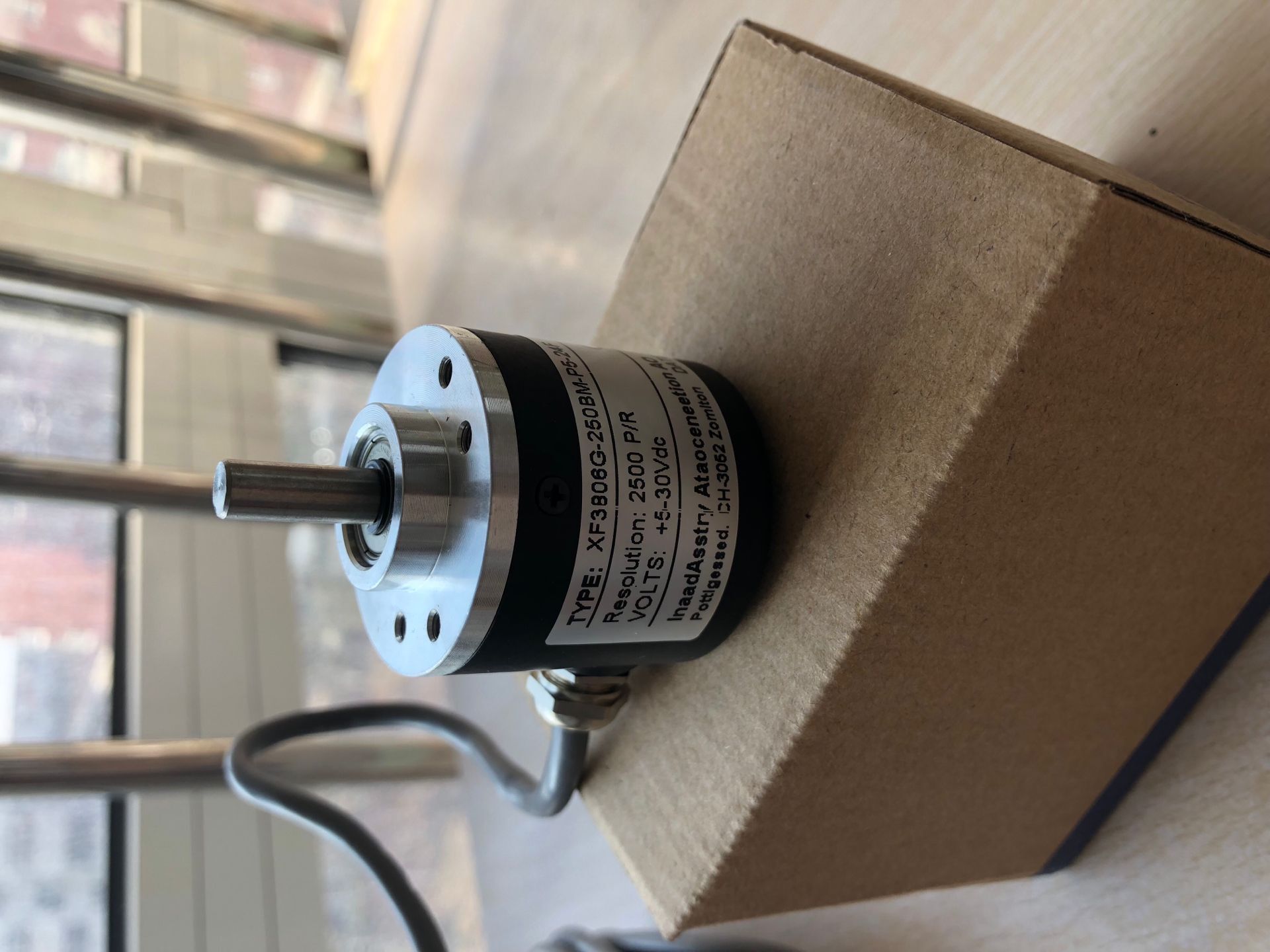

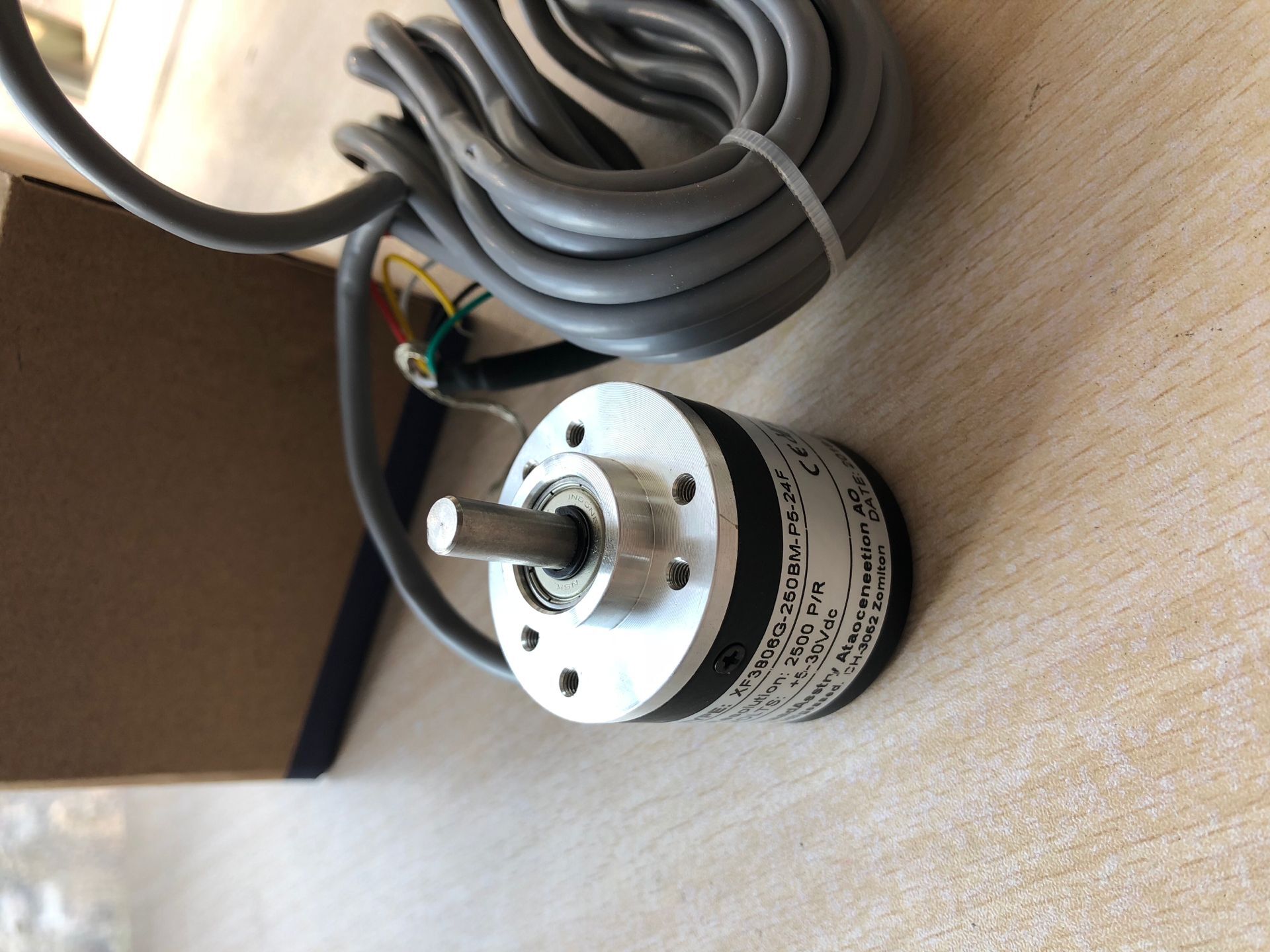

星峰增量型數字角位移資料
※特性與用途

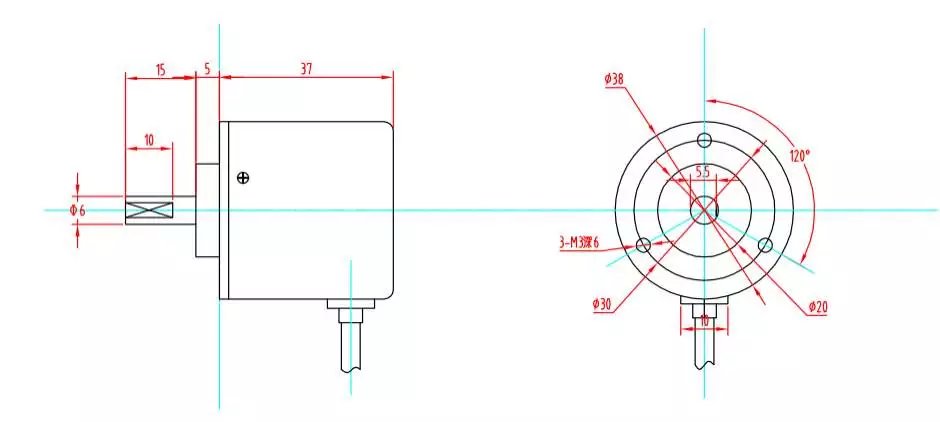

●外徑Ф38，軸徑Ф6，厚度37
●小型化，低價格，高性能設計，抗干擾強
●多種輸出電路可選，出線方式為電纜側出與后出
●適用于工業機械、自動化控制等行業
※可選脈沖數：
|
50 、60 、100、 120、 125 、200 、300 、360 、400、 500、600 、720 、900 、1000 、1024、1200、1800、2000、2500 ，5000或根據用戶要求定做
|

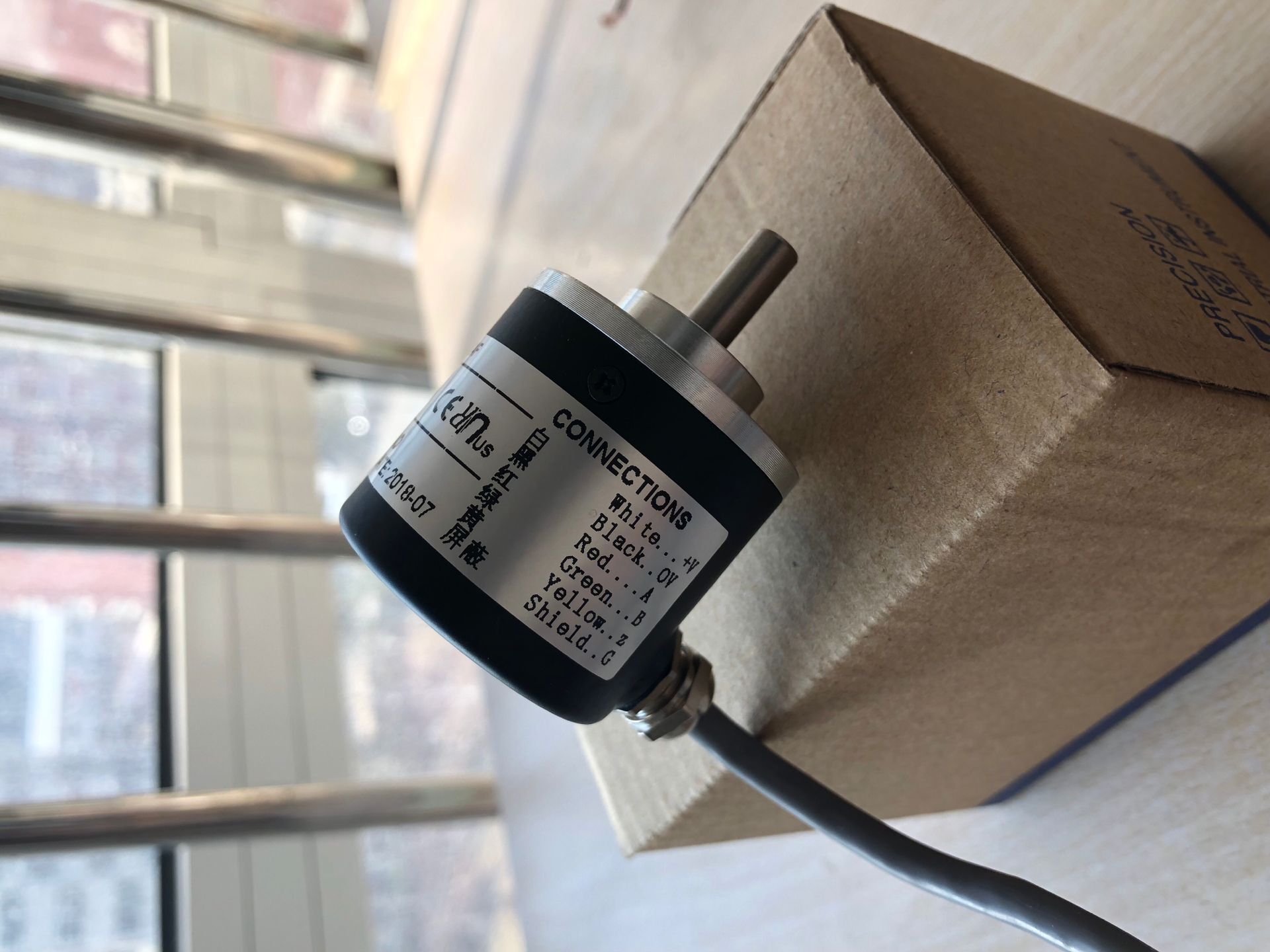

※接線定義：
|
信號
|
A
|
B
|
Z-
|
+VCC
|
0V
|
N.C
|
A-
|
B-
|
Z-
|
|
導線顏色
|
紅
|
綠
|
黃
|
白
|
黑
|
網線
|
灰
|
棕
|
橙
|
※技術參數：
|
電源電壓VCC
|
DC+5 、5-24V、 1
|
載空比
|
0.5T±0.1T
|
|
輸出電壓
|
L（50%VCC）ECF（70%VCC）
|
較大轉速
|
6000r/min
|
|
消耗電流
|
≤120MA
|
抗震動
|
100m/s2,
|
|
響應頻率
|
0-100HZ
|
抗沖擊
|
8000m/s2,
|
|
誤差
|
0.05%FS
|
重復精度
|
0.01%
|
|
輸出波形
|
方波
|
防護
|
IP50
|
|

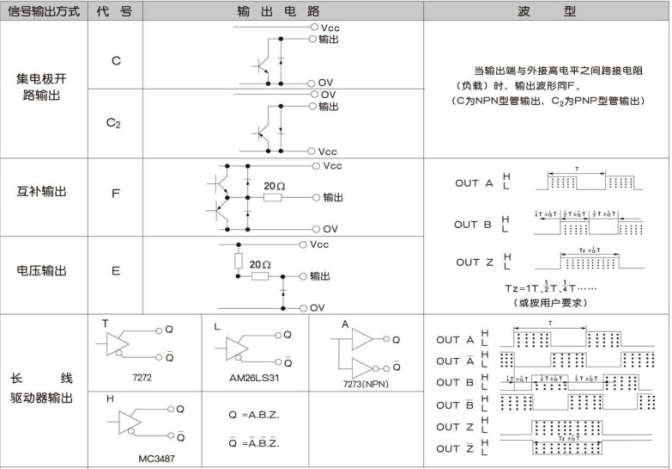

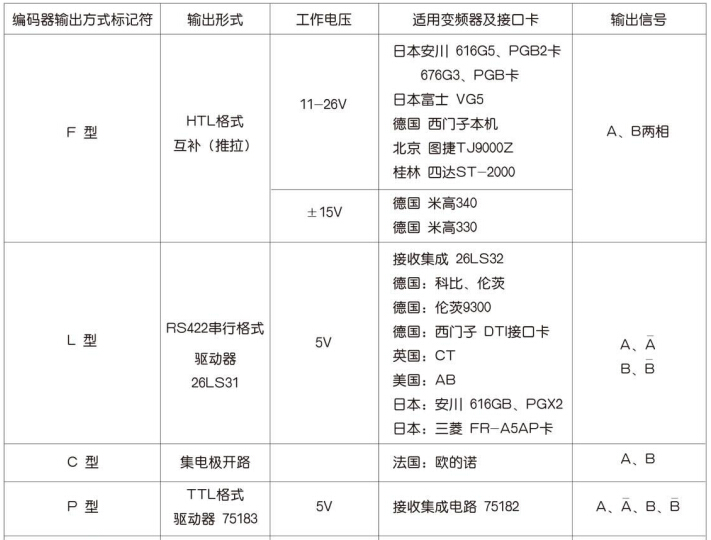

輸出方式
|
F、L、C、E
|
工作壽命
|
≥10000H
|
|
啟動力矩
|
1.5×10-3N·m
|
工作濕度
|
≤RH85% 無結露
|
|
轉動慣量
|
4×10-8N·m·s2
|
工作溫度
|
-10°C ~ +70°C
|
|
軸負荷
|
徑向20N 軸向：10N
|
重量
|
約0.1kg
|
