電子尺|拉線位移傳感器的使用說明
電子尺位移傳感器也叫光柵尺位移傳感器，首先它是一把尺子，當然就是用來測量的，只不過電子尺位移傳感器測量的精度要比尺子人工測量精確的高，還有一個不同點是它的測量值是不能直接看得到的，測量值轉換成了電信號，需要在專用的處理設備上經過處理以后才能看到。光柵尺線位移傳感器的安裝比較靈活，可安裝在機床的不同部位。
一般將主尺安裝在機床的工作臺（滑板）上，隨機床走刀而動，讀數頭固定在床身上，盡可能使讀數頭安裝在主尺的下方。其安裝方式的選擇必須注意切屑、切削液及油液的濺落方向。如果由于安裝位置限制必須采用讀數頭朝上的方式安裝時，則必須增加輔助密封裝置。另外，一般情況下，讀數頭應盡量安裝在相對機床靜止部件上，此時輸出導線不移動易固定，而尺身則應安裝在相對機床運動的部件上（如滑板）。

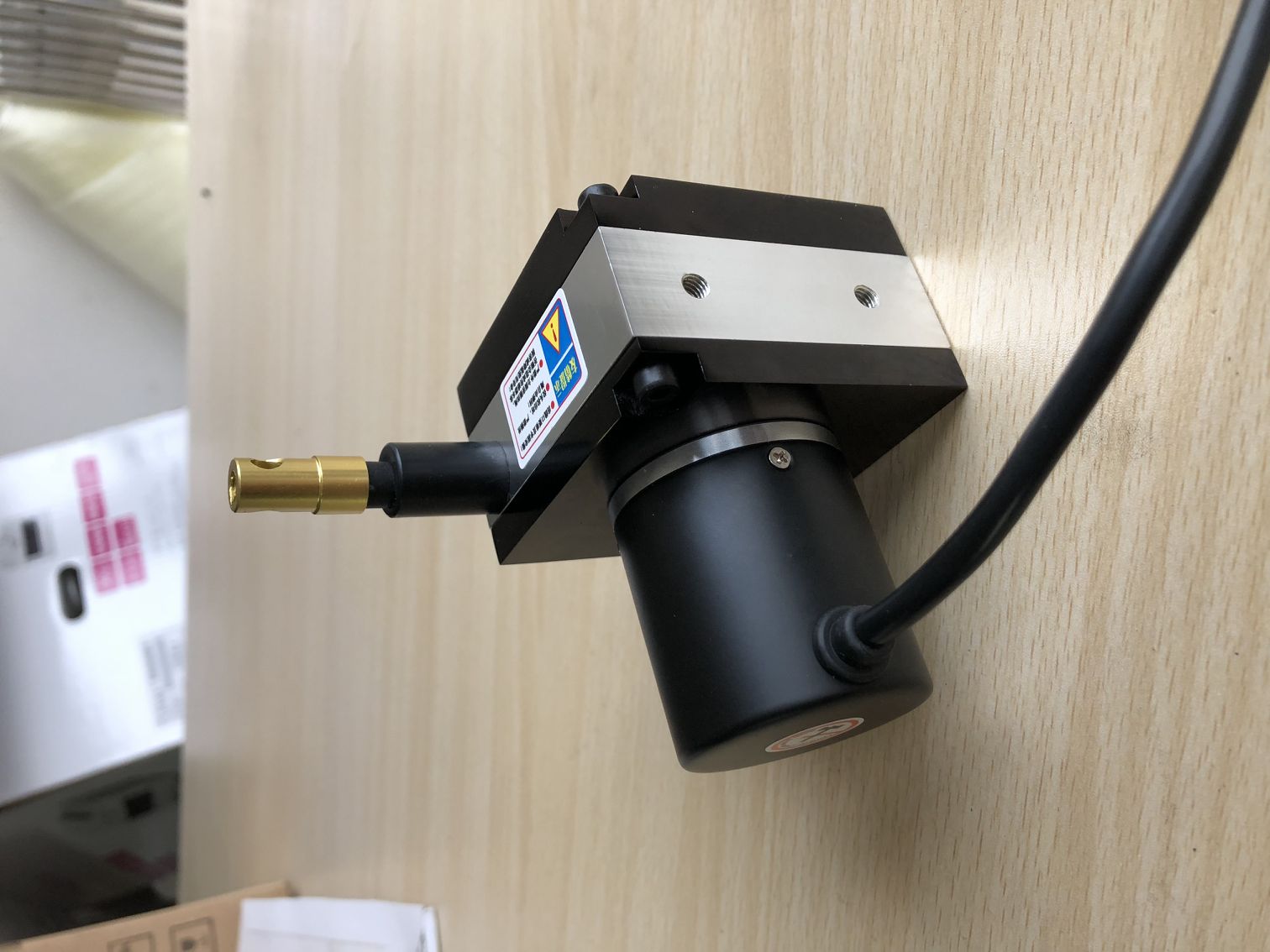

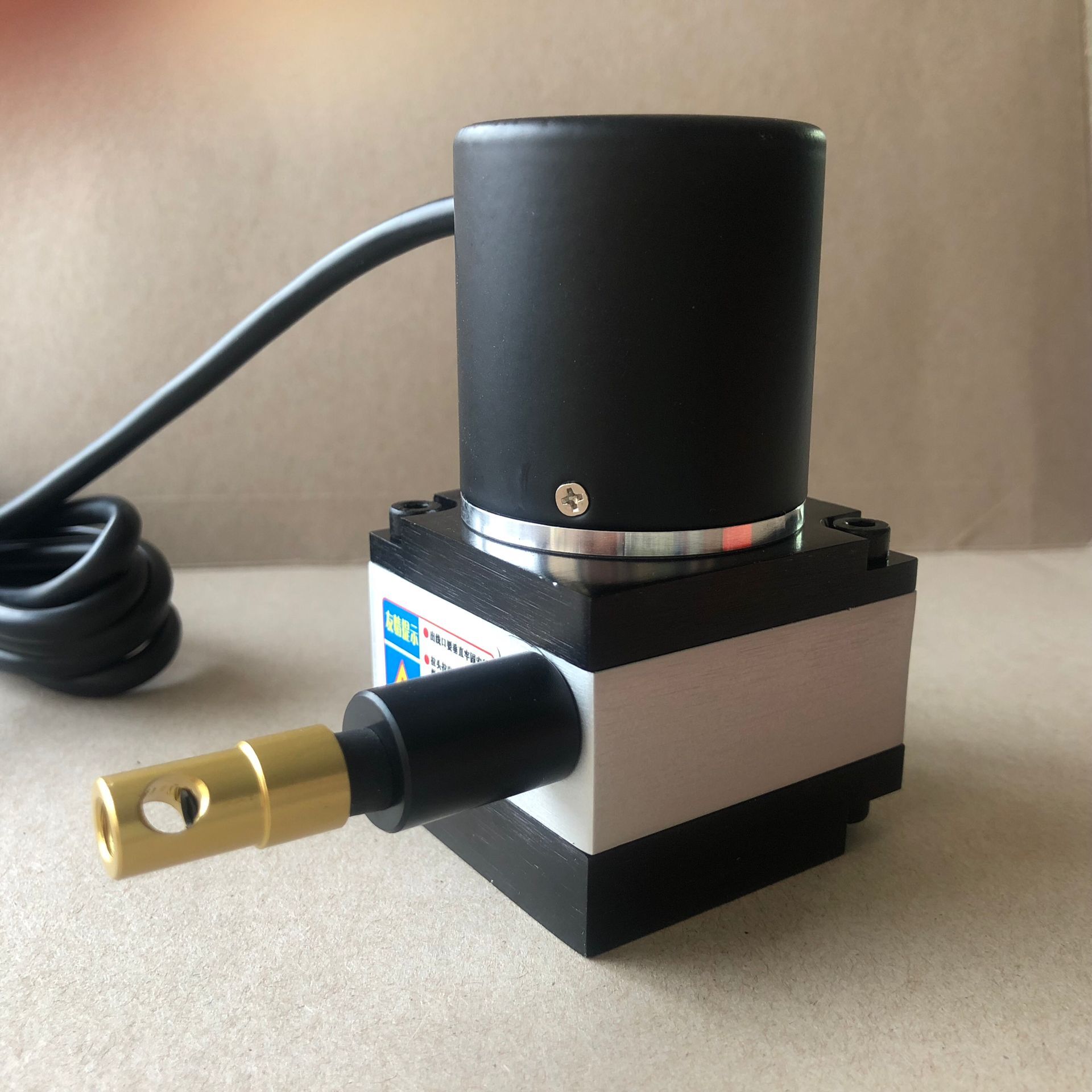

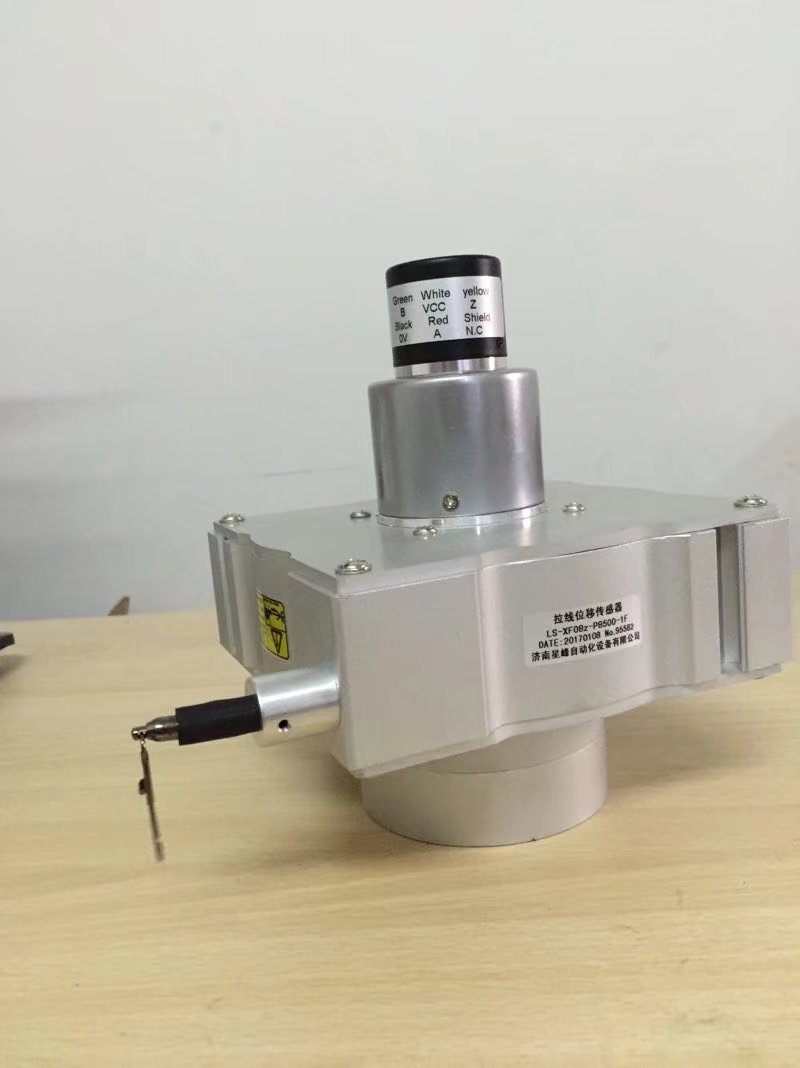

電子尺位移傳感器因?yàn)轶w積大，使用安裝起來不是特別方便，所以還有拉線位移傳感器來替代，拉線位移傳感器體積小安裝方便，所以更受到客戶的喜歡。
|
