拉線式位移傳感器的結構

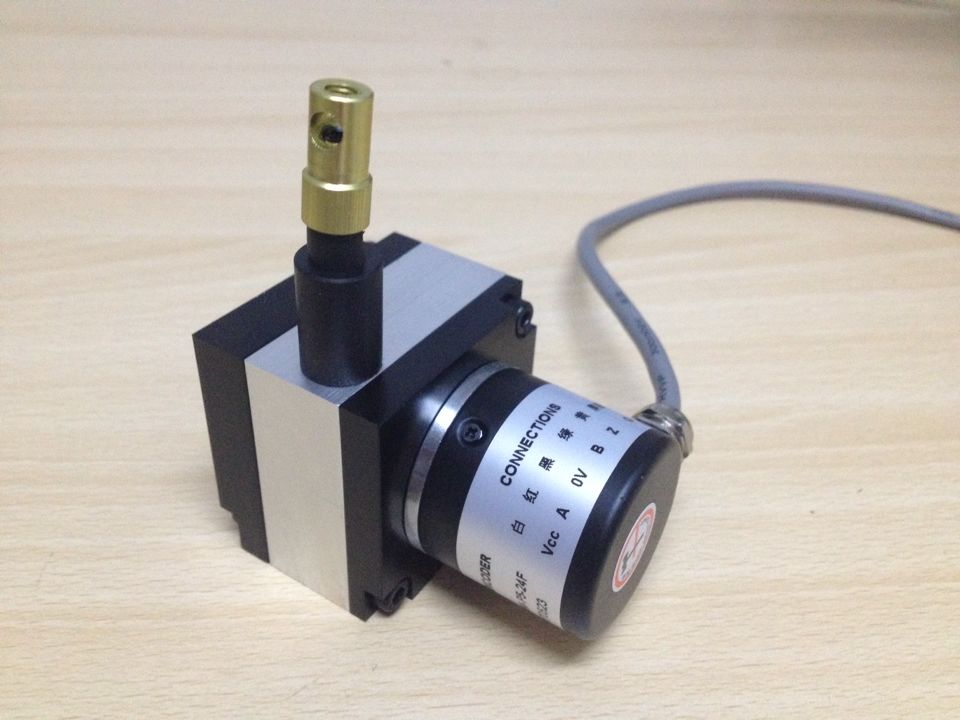

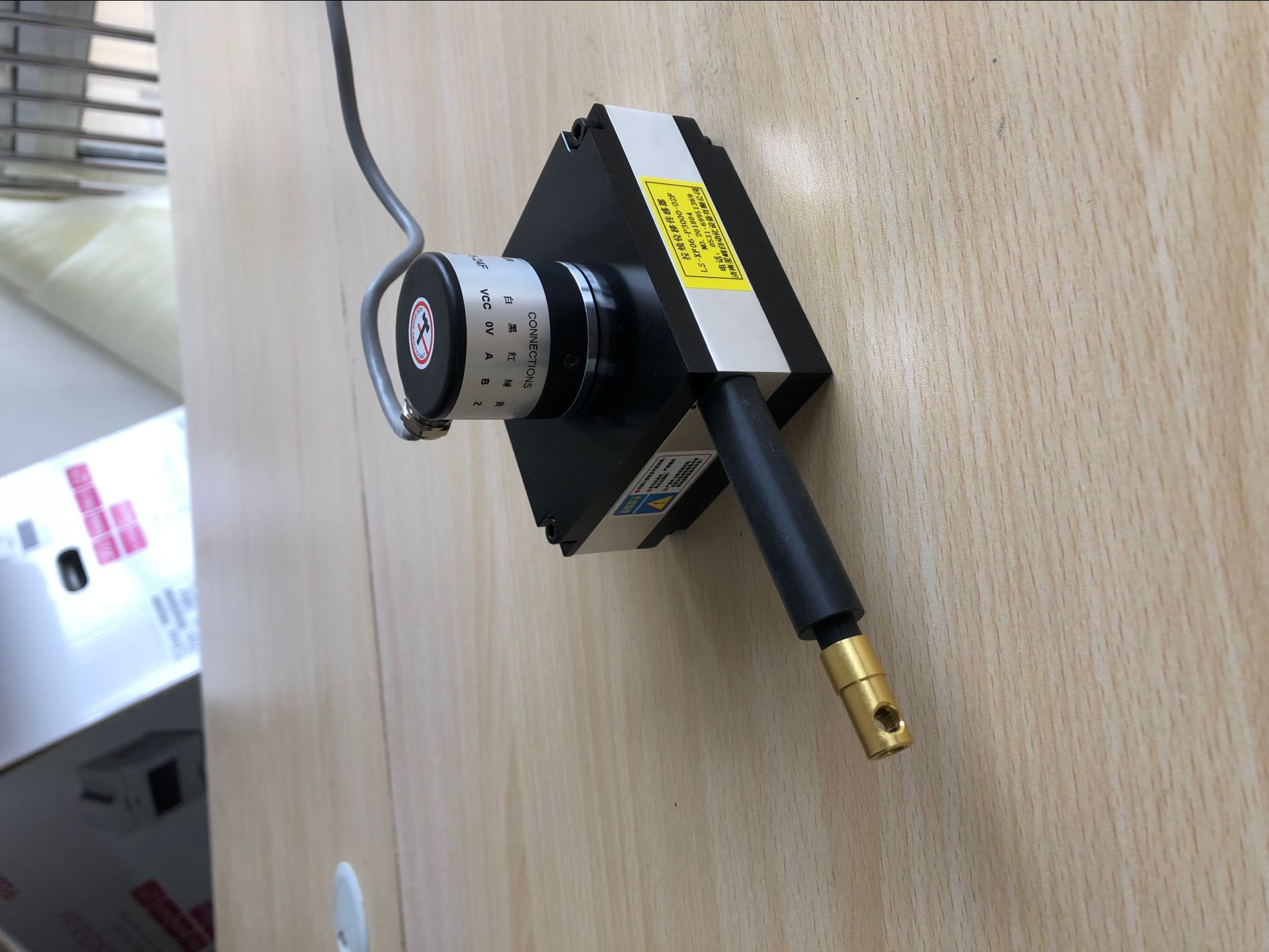

拉線式位移傳感器顧名思義就是帶拉繩的傳感器，所以拉繩位移傳感器分為兩大組成部分，光電采集部分也叫信號傳輸部分和拉線盒，信號傳輸部分也分為兩類數字輸出和模擬輸出，也就造就了拉繩位移傳感器分為兩類，數字輸出型拉繩位移傳感器和模擬輸出拉繩位移傳感器。
拉繩位移傳感器較重要的部分是信號傳輸部分，信號傳輸部分是拉線編碼器的核心，所以選型信號傳輸部分的參數很重要，客戶根據自己的要求看是選擇數字輸出型，還是模擬量輸出型，數字輸出型的信號傳輸部分就是編碼器，是脈沖信號的，模擬量的有電阻信號，電壓信號，還有電流信號。
拉線式位移傳感器肯定是要有拉線的，所以我們的另外一部分就是拉線盒了，拉線盒是有殼體、繞線輪、彈簧和鋼絲繩組成，鋼絲繩也就是我們所說的拉線了。拉線纏繞在繞線路上一起裝進拉線盒，拉線盒既能保證拉線不被外力損傷又能幫助拉線纏繞在繞線路上時是平鋪的，也就是能幫助鋼絲繩排線，這樣就能保證了拉線每轉一圈都是固定的周長值。
以上就是星峰小編整理的拉線位移傳感器的的結構，歡迎廣大客戶咨詢訂購。
|
