拉線式位移傳感器的原理
濟南星峰自動化設備有限公司作為生產拉線位移傳感器拉繩編碼器的老牌廠家，有著專業的生產技術，因此對拉線式位移傳感器的原理也是研究的比較徹底，那我們就跟小編一起討論下拉線式位移傳感器的原理是什么？

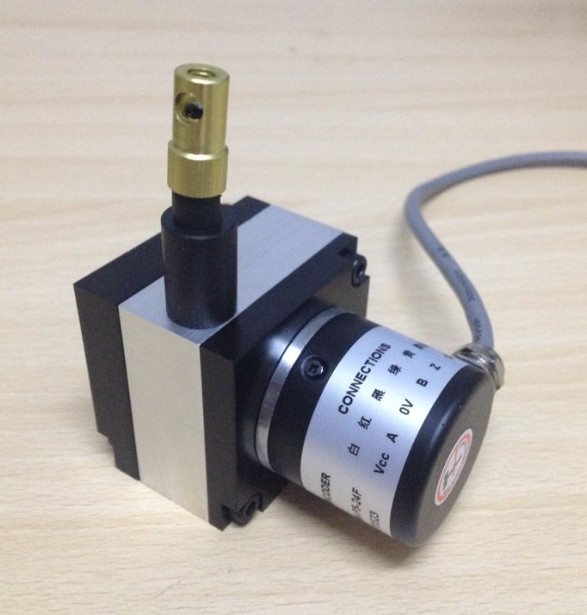

星峰系列拉線編碼器主要是把角位移的角度變化加一個拉線盒來實現直線位移，也就是用繞線輪和拉線（拉繩）的方式轉換成了直線位移，而直線位移的由來就是按照角度的變換和繞線輪的周長比例計算出來的。
舉例說明例如角位移的參數是360度對應0-10k，而繞線輪的周長是100mm，那么實際計算出來的直線位移就是100mm對應0-10k，分辨率就是10mm/k；
同樣，如果是方波信號的拉繩編碼器，360度是2000p（脈沖），繞線輪的周長是200mm，那么計算出來的直線位移就是200mm對應2000p，分辨率就是0.1mm/p。
星峰拉線位移傳感器就是利用角度變化轉換為直線位移變化，來測量物體的實際水平距離或者垂直距離，就是利用拉繩轉動角位移傳感器的輪轂來實現的，以上就是拉線式位移傳感器的原理。所以拉線式位移傳感器又叫拉線編碼器，拉繩編碼器，直線位移傳感器等等。
如果還有什么不明白的歡迎登入我們濟南星峰自動化設備有限公司網站www.esixiang.com或者咨詢我們的技術人員。
|
